Введение: Технопарк как площадка с повышенными требованиями к коммуникациям

Минский городской технопарк, расположенный на Партизанском проспекте, объединяет компании-резиденты из высокотехнологичных секторов и предоставляет им общую инфраструктуру. Потребность в средствах коммуникации соответствующего уровня формируется самим профилем резидентов. Согласно поэтажному плану, центральным пространством комплекса является многофункциональный трансформируемый зал площадью 331,3м², рассчитанный на 100 посадочных мест и проведение масштабных выставок.

В зале проводятся мероприятия различного уровня — от встреч государственных делегаций до международных конференций и презентаций научно-технических разработок. Такой диапазон форматов предъявляет повышенные требования к инженерной инфраструктуре: мультимедийный комплекс здесь выступает не элементом интерьера, а рабочим инструментом, от которого зависят разборчивость речи, качество визуализации и возможность полноценного взаимодействия участников вне зависимости от их местонахождения.

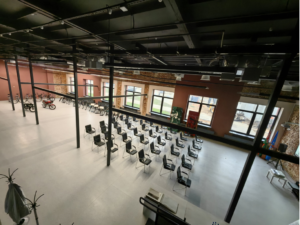

До реализации проекта зал был оснащен по принципу «лофт-дизайна»: бытовой проектор не справлялся с интенсивным световым потоком из панорамных окон, а отсутствие профессиональной обработки звука делало сеансы видеоконференцсвязи (ВКС) нефункциональными из-за акустического эха. Статусный характер мероприятий обусловил необходимость полного пересмотра инженерного подхода — перехода от разрозненных мобильных комплектов к интегрированному аудиовизуальному комплексу, обеспечивающему стабильную работу в условиях сложной акустики и высокого уровня электромагнитных помех промышленной зоны.

Цели и барьеры: архитектурный «лофт» против законов физики

Перед инженерами ООО «МедиаСтройИмидж» стояла задача превратить эстетичное, но технически сложное пространство в полноценный коммуникационный узел.

Основные задачи для компании ООО «МедиаСтройИмидж»

Работа велась по четырем ключевым направлениям:

1. Стабилизация программной видеоконференцсвязи (ВКС): Необходимо было обеспечить безупречную работу ВКС через программные кодеки (такие как Zoom или Microsoft Teams). Основное требование здесь — исключить типичные проблемы «удаленки»: эхо, посторонние шумы и прерывания звука.
2. Визуализация без ограничений: Требовалась система отображения с достаточной яркостью для работы при интенсивном естественном освещении в любое время суток. Проекционные решения в данном зале были непригодны: избыточный световой поток обесцвечивал изображение, а постоянное зашторивание нарушало ход мероприятий.
3. Единый центр управления: Необходимым условием была интеграция всех аудиовизуальных подсистем в единую управляемую среду: оператор должен контролировать звук, коммутацию видео и позиционирование камер из одного интерфейса.
4. Масштабируемость: Система проектировалась по модульному принципу. Это позволяло ввести зал в эксплуатацию в рамках текущего бюджета, предусмотрев резерв мощности и свободные порты для поэтапного расширения — в частности, для подключения дополнительной акустики или дисплейных панелей.

Инженерные вызовы: когда помещение работает против вас

Каждый из перечисленных факторов исключал применение типовых решений и диктовал индивидуальный инженерный подход.

• Акустический хаос: Шестиметровые потолки, бетонные полы и панорамное остекление создали помещение с высоким временем реверберации. В таких условиях обычные микрофоны захватывают не только прямой звук, но и многократные отражения от ограждающих конструкций, что превращает речь для удаленных участников в неразборчивый гул.
• Световая нагрузка: Высокий уровень естественного освещения исключал применение проекционных систем и даже IPS-экранов. Для уверенной работы в дневное время требовалась яркость оборудования не менее 1000 кд/м² — в несколько раз выше, чем у стандартных коммерческих дисплеев.
• Несущая способность конструкций: Обследование стен выявило неудовлетворительное состояние кирпичной кладки. Кроме того, действовал запрет на сверление несущих металлических балок перекрытий, на которых планировалось разместить камеры и датчики.
• «Загрязненный» радиоэфир: Расположение в промышленной зоне вблизи Партизанского проспекта создавало высокий уровень электромагнитных помех от работающего оборудования предприятий и проезжающего транспорта. В таких условиях беспроводные микрофонные системы без специального RF-менеджмента подвержены нестабильной работе.

Эти факторы в совокупности исключали использование типовых решений. Проект потребовал детальной инженерной проработки: от разработки нестандартных крепежных систем до прецизионной настройки алгоритмов обработки сигналов в цифровых процессорах.

Проектирование и архитектура системы: сигнальная инфраструктура

Гибридная сетевая архитектура и стандарты передачи сигналов

Архитектура мультимедийного комплекса была спроектирована как гибридная сигнальная сеть, работающая со стандартами HDMI, HDBaseT, USB и Dante. Выбор протокола определялся расстоянием и типом передаваемых данных.

Для коротких соединений — внутри коммутационного шкафа и до стола оператора — использован стандартный интерфейс HDMI. Длина зала, составляющая около 28 метров, потребовала применения HDBaseT — профессионального стандарта, обеспечивающего передачу 4K-видео, аудио и управляющих сигналов по кабелю категории 5e/6 на расстояние до 150 метров. Применение удлинителей Prestel EHD-4K100 позволило разместить мобильные дисплеи и камеры в любой точке зала без деградации качества изображения и без задержек, характерных для бытовых удлинителей HDMI.

Бесшовная матричная коммутация

Центральным узлом системы стал бесшовный матричный коммутатор Prestel FMS-44H2AM. В отличие от обычных переключателей, которые при смене источника сигнала на несколько секунд «гасят» экран в черный цвет, матричный коммутатор выполняет переключение без видимого прерывания — что принципиально для публичных мероприятий с непрерывной трансляцией: — зрители видят чистую смену кадров без технических пауз и мерцания.

Стратегия 4K Downscaling для максимальной четкости

В видеотракте применена стратегия 4K Downscaling: весь сигнальный путь от источника до коммутатора поддерживает нативное разрешение 4K, даже если конечный монитор работает в Full HD. Масштабирование вниз происходит непосредственно перед выводом на экран. Этот подход математически корректнее обратного: он сохраняет субпиксельную четкость шрифтов в презентациях и детализацию лиц на видеопотоке — качества, принципиальные для аудитории в 100 человек.

Адаптивность и потенциал для масштабирования

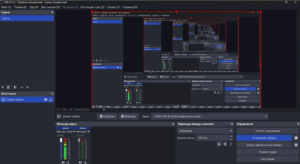

Матричный принцип делает систему реконфигурируемой: оператор может за секунды перенаправить любой источник на любой экран, одновременно запустив захват сигнала для потоковой трансляции через ATEN UC3022. Наличие свободных портов и поддержка IP-протоколов обеспечивают возможность наращивания мощности без замены ядра системы.

Оборудование и монтаж: когда стандартных решений недостаточно

Выбор оборудования определялся не маркой производителя, а соответствием конкретным физическим условиям площадки: акустике, несущей способности конструкций, уровню электромагнитных помех. Ряд решений потребовал индивидуальной разработки крепежных систем.

Визуализация: LED-технология против избыточной освещенности

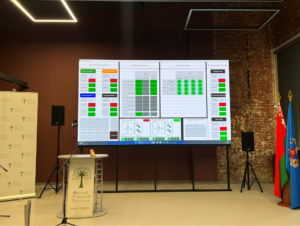

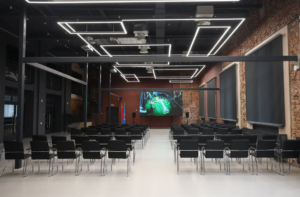

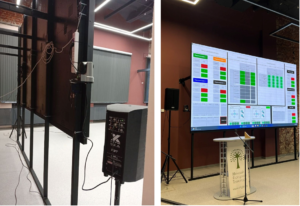

Центральным элементом зала стал светодиодный экран размером 4096 × 2304 мм с шагом пикселя 2 мм. Выбор LED-технологии обусловлен требованием к яркости 1000 кд/м². Для сравнения: яркость коммерческих дисплеев потребительского класса обычно не превышает 300–500 кд/м², чего в условиях панорамного остекления технопарка недостаточно для комфортного чтения текста.

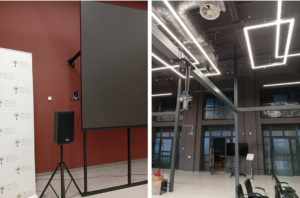

Монтаж экрана столкнулся с конструктивным ограничением: обследование показало, что кирпичная кладка стен не обеспечивает достаточной несущей способности. Для исключения риска обрушения была спроектирована самонесущая металлическая рама. Конструкция опирается непосредственно на пол и принимает на себя всю нагрузку от экрана; стеновые крепления выполняют лишь стабилизирующую функцию.

Аудиопроцессинг: DSP против эха

Для обработки звука в помещении с преобладанием твердых отражающих поверхностей был выбран модульный DSP-процессор Xilica Solaro QR1. Его ключевая задача — работа алгоритма HearClear AEC (Acoustic Echo Cancellation). При высоком времени реверберации зала без эффективного эхоподавления удаленные участники ВКС воспринимали бы речь как неразборчивый гул с возвратом собственных реплик. Xilica обеспечивает скорость и точность обработки сигнала, сопоставимые с платформами Q-SYS или Biamp, обеспечивая для удаленных участников разборчивость речи без артефактов.

Радиосистемы: стабильность в условиях промзоны

Микрофонный парк сформирован на базе четырехканальной системы Mipro ACT-545. Для борьбы с электромагнитными помехами применена технология True Diversity: приемник непрерывно сравнивает сигналы с двух независимых антенн и использует более чистый канал. Микрофоны оснащены суперкардиоидными капсюлями MU-59A с узкой диаграммой направленности, что минимизирует захват акустических отражений. Докстанции для зарядки обеспечивают непрерывный режим работы без замены элементов питания.

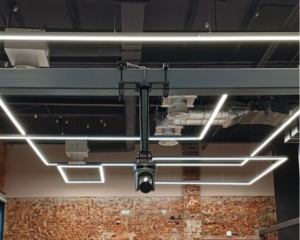

Крепление PTZ-камер: обжимные кронштейны вместо сверления

Монтаж PTZ-камер Prestel выполнен с учетом запрета на сверление несущих балок. Были изготовлены индивидуальные обжимные кронштейны, фиксирующиеся на балках методом зажима. Кронштейны окрашены в цвет несущих конструкций, что максимально интегрирован технику в интерьер.

Настройка и программная интеграция.

В условиях акустически сложного зала Технопарка стандартной инсталляции было недостаточно: требовался прецизионный тюнинг каждого алгоритма обработки сигналов.

Конфигурирование AEC: прецизионная настройка эхоподавления

Центральным этапом программной интеграции стала работа в среде Xilica Designer — настройка модуля HearClear AEC.

Алгоритм AEC анализирует в реальном времени сигнал, поступающий в динамики, и вычитает его из входящего потока микрофонов, изолируя прямую речь участников. Без этого механизма удаленная сторона воспринимала бы собственную речь в виде задержанного эха, что делает диалог практически невозможным. Благодаря 40-битной обработке с плавающей точкой, система Xilica адаптируется к изменениям акустической обстановки быстрее, чем решения нижнего ценового диапазона. Практический результат — разборчивость речи для удаленной стороны сохраняется на уровне персональной гарнитуры даже при одновременной работе четырех открытых микрофонов в помещении с высоким временем реверберации.

РЧ-разведка: выбор рабочих частот

Настройка радиосистемы Mipro ACT-545 потребовала проведения анализа радиочастотного спектра в локации технопарка. С учетом насыщенности эфира помехами от промышленного оборудования и мобильных сетей из 18 доступных каналов были отобраны наиболее стабильные, свободные от интерференции участки. Дополнительная мера: вынос антенн на крышу коммутационного шкафа сократил длину тракта и снизил вероятность провалов (дропов) сигнала.

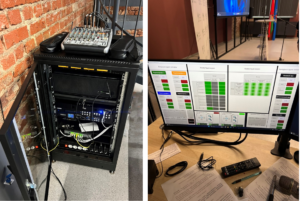

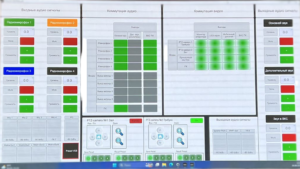

Эргономика управления: пользовательский интерфейс в XTouch

Заключительным этапом стало создание интерфейса в приложении XTouch. Вместо перегруженных профессиональных пультов для оператора была разработана графическая панель на персональном компьютере (в дальнейшем на планшете). Для снижения вероятности ошибок в реальном времени введена цветовая маркировка: каждый ручной микрофон получил цветное кольцо, дублируемое в виртуальном интерфейсе управления.

Управление и эксплуатация.

Создание мощной аудиовизуальной системы в зале площадью 331,3 м² неизбежно влечет за собой не простое управление системой.

Централизация функций и защита от перегрузки

Единый графический интерфейс объединил три направления управления:

• Управление звуком: Оператор контролирует уровни всех радиомикрофонов, сигнал с компьютера и аудиопотоки из видеоматрицы. Диапазоны громкости программно зафиксированы в безопасных пределах, исключая случайный перегруз или возникновение обратной акустической связи.
• Видеокоммутация: Переключение источников на LED-экране или мобильных дисплеях выполняется через интеграцию с матрицей Prestel — мгновенно и без визуальных помех.
• Роботизированные камеры: Интерфейс обеспечивает как ручное управление наклоном и поворотом, так и вызов пресетов — фиксированных позиций, настроенных заранее (трибуна спикера, общий план зала и т. д.).

Цветовая маркировка

Каждый из четырех радиомикрофонов имеет цветное кольцо (зеленое, оранжевое, синее или черное), дублируемое в программе управления. Это позволяет оператору мгновенно идентифицировать активный микрофон и скорректировать уровень без потери темпа мероприятия.

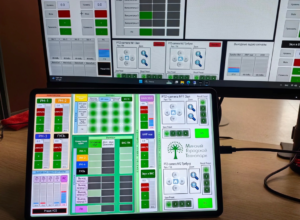

Перевод управления на планшет

Первоначально интерфейс был развернут на стационарном ПК оператора. В процессе эксплуатации система была перенесена на планшет. Это дало два практических результата: освобождение рабочего места оператора и возможность управления залом из любой точки помещения — что позволяет настраивать уровни непосредственно в зоне прослушивания, а не у шкафа с оборудованием.

В итоге сложный профессиональный комплекс стал управляемым одним специалистом. Гибкость среды Xilica Designer позволяет персоналу технопарка самостоятельно дорабатывать интерфейс под актуальные задачи.

Технологический паритет: сравнение с мировыми практиками

Примененные решения представляют собой не импортозамещение, а обоснованный технический выбор, опирающийся на те же инженерные принципы, что и в объектах высокого класса.

Аудиопроцессинг: Xilica против Q-SYS и Biamp

Использование 40-битного DSP-процессора с плавающей точкой в Xilica Solaro QR1 ставит аудиотракт технопарка в один класс с Q-SYS и Biamp по скорости и точности вычислений при эхоподавлении что и премиальные системы в офисах Cisco или Google.

Системы управления: открытая архитектура против закрытых экосистем

Готовые комплекты Microsoft Teams Rooms (MTR) и Zoom Rooms используют фиксированный интерфейс, оптимизированный для стандартных корпоративных переговорных комнат. Для многофункционального зала-трансформера такой подход означает потерю управляемости: оператор получает набор кнопок «принять/завершить вызов» вместо прямого доступа к матричной коммутации и параметрам AEC. Кастомизированная панель, созданная инженерами ООО «МедиаСтройИмидж», на базе Xilica Designer характерна для объектов с повышенными требованиями к управляемости: диспетчерских центров, операционных залов, ситуационных центров.

 Радиосистемы: аналоговый UHF вместо цифрового флагмана

Выбор Mipro ACT-545 вместо Shure Axient Digital обоснован инженерно: публичные мероприятия технопарка не требуют криптографической защиты канала, кратно увеличивающей стоимость цифровой системы. Технология True Diversity и RF-менеджмент обеспечивают ту же физическую надежность приема в условиях помех промзоны, что и более дорогие цифровые решения.

Видеодистрибуция: HDBaseT вместо AVoIP

Тогда как Crestron и Extron активно продвигают передачу видео по IP (AVoIP), решение на базе медных удлинителей HDBaseT (Prestel) обеспечивает нулевую задержку сигнала. Это принципиально для живых выступлений и локальных презентаций, где рассинхронизация видео и звука воспринимается как технический сбой.

Практические выводы и результат.

Концентрация бюджета на критически важном узле — аудиопроцессинге — позволила достичь качества коммуникации, сопоставимого с объектами более высокой ценовой категории. Система представляет собой баланс профессиональной функциональности и стоимостной эффективности, где каждое устройство выбрано по способности решать конкретную физическую задачу.

 Разборчивость речи

Главным достижением проекта стало решение фундаментальной проблемы — акустического эха. Благодаря прецизионной настройке процессора Xilica, инженерам удалось добиться разборчивости речи, которую эксперты характеризуют как «эффект присутствия» или уровень персональной гарнитуры. Это означает, что даже при одновременной работе четырех радиомикрофонов и активном перемещении спикеров по залу, удаленные участники видеоконференции слышат чистый звук без искажений и возврата собственного голоса.

Надежность в режиме постоянной нагрузки

Система спроектирована для непрерывной работы. Надежность обеспечивается совокупностью решений:

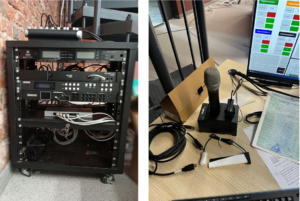

• Антенный менеджмент: Антенны радиосистем вынесены на крышу коммутационного шкафа. Это обеспечивает прямую видимость передатчиков и стабильный прием в любой точке зала и в прилегающих помещениях.
• Терморегуляция и защита: Шкаф с системой активного охлаждения и организованной кабельной структурой исключает перегрев оборудования при ежедневной эксплуатации. Система работает без перезагрузок и не требует регулярного вмешательства технических специалистов.

Масштабируемость: архитектура с запасом

Система изначально спроектирована с учетом будущего расширения:

• Запас мощности: В аудиопроцессоре предусмотрены свободные слоты для плат расширения, позволяющие подключить дополнительные микрофоны или источники звука без замены центрального устройства.
• Dante-интеграция: Поддержка протокола Dante открывает путь к сетевой аудиодистрибуции. Уже запланирован следующий этап — установка линейных массивов и дополнительных линий озвучивания вдоль колонн. Благодаря заложенной архитектуре, эта модернизация не потребует масштабных строительных работ или полной переработки кабельных трасс.

Практическое применение: цикл конференций для CG и VFX-индустрии

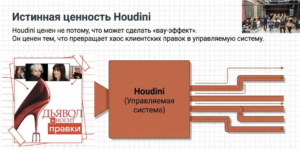

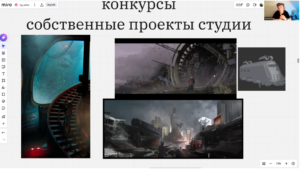

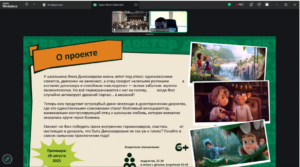

Зал технопарка стал регулярной площадкой для профессионального сообщества визуальных эффектов и компьютерной графики. Проведенные мероприятия выступили проверкой системы в условиях работы с высокодетализированным контентом и гибридными форматами участия.

• Конференция по управлению анимационными проектами (Студия «Ярко») Спикер: Павел Гудковский. Обсуждались производственные пайплайны полнометражных мультфильмов («Доктор Динозавров», «Мотомарс») и внедрение стандарта USD. Система обеспечила корректную демонстрацию сравнительных рендеров Unreal Engine и классических движков на большом LED-экран

• Сессия по архитектурной визуализации и процедурному моделированию (IDDQD Studio) Спикер: Андрей (удаленное подключение). Несмотря на дистанционный формат, процессор Xilica обеспечил двустороннюю связь без эха и задержек. Тема — применение Houdini и Solaris в масштабных проектах застройки. Яркость LED-экрана позволила рассмотреть нюансы процедурных текстур при дневном освещении.

• Воркшоп по креативному продюсированию и культурным кодам Спикер: Анна (креативный продюсер). Обсуждались вопросы авторства в эпоху ИИ и опыт работы с мировыми брендами уровня Prada. Сессия показала удобство кастомного интерфейса управления: оператор мог мгновенно переключаться между презентацией спикера и видеореференсами на мобильных панелях в зале.

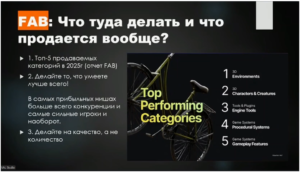

• Индустрия 3D-стоков и монетизация ассетов Спикер: Константин. Экспертный разбор работы с площадками Fab и Unreal Marketplace. Высокая контрастность LED-панели позволила аудитории детально изучить технические требования к моделям и разверткам, представляемым на международном рынке.

• VFX в большом кино: работа генералиста (Ural Digital) Спикер: Александр Горшков (удаленное подключение с Урала). Разбор спецэффектов для проектов «Кибердеревня», «Притяжение» и «Коловрат». Сессия подтвердила надежность HDBaseT-тракта при передаче потокового видео сверхвысокой четкости, необходимого для демонстрации сложных 3D-сцен

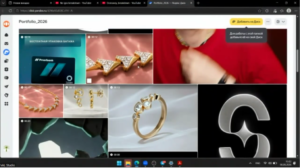

• Интерактивный разбор портфолио (Portfolio Review) Эксперты оценивали работы молодых специалистов в реальном времени. Возможность вывода материалов с планшетов участников на главный экран и вспомогательные мониторы обеспечила вовлеченность всего зала.

Технический итог эксплуатации

Система подтвердила работоспособность в режиме непрерывной нагрузки. Ключевые показатели:

1. Разборчивость речи: Удаленные спикеры отметили качество звука из зала на уровне «персональной гарнитуры», что позволило проводить сложные дискуссии без повторений.
2. Визуальный комфорт: LED-технология обеспечила читаемость контента при панорамном остеклении для всех 100 участников.
3. Гибкость: Перенос управления на планшет позволил операторам эффективно модерировать мероприятия, находясь в гуще событий, а не в отдаленном кабинете.

Заключение: Инжиниринг как фундамент корпоративных коммуникаций

Реализация мультимедийного комплекса в Минском городском технопарке показывает, что в условиях жестких архитектурных ограничений и сложной акустики приоритетным направлением проектирования является цифровой сигнальный процессинг. Проект подтвердил, что программно-аппаратные методы обработки сигналов способны компенсировать физические недостатки помещения — избыточную реверберацию и высокий уровень естественного освещения.

 Ключевые технологические итоги:

• Аудиоархитектура: 40-битный DSP-процессор Xilica Solaro QR1 обеспечил разборчивость речи для удаленных участников ВКС, устранив акустическое эхо. Радиосистемы Mipro с технологией True Diversity обеспечили стабильность канала в условиях насыщенного помехами радиоэфира промышленной зоны.
• Видеоинжиниринг: Стратегия 4K-даунскейлинга на базе матричного коммутатора Prestel сохранила субпиксельную четкость интерфейсов и мелкого текста презентаций — уровень, характерный для операционных и ситуационных центров.
• Эргономика и эксплуатация: Перевод управления на планшет с кастомным интерфейсом существенно повысил оперативность работы оператора и готовность зала к мероприятиям различного формата.

Проект представляет собой образец рационального инжиниринга: инвестиции сконцентрированы на критически важных узлах обработки сигналов, система спроектирована с запасом под масштабирование. Запланированный следующий этап — внедрение протокола Dante и установка линейных массивов для достижения равномерного звукового давления по всей глубине зала — может быть реализован без масштабных строительных работ благодаря заложенной архитектуре.
